原标题：你可能并不熟悉的关于水电安装图的知识

大多数安装图纸只是一种示意图，所以要看懂水电安装图纸之前，我们首先要看得懂图纸上面的各种符号以及这些符号代表着什么意义，然后在看图纸的时候一定要有空间感，多考虑各种生活细节。除此以外，水电安装过程中也有几个节点需要

特别注意 ↓ ↓ ↓

水电安装图纸符号含义

SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架 WC:沿墙暗敷设 WS:沿墙明敷设

CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线

PE:接地(黄绿相兼) PEN:接零(蓝色) 3项线(火线):A项(黄) B项(绿) C项(红)

KV:(电压)千伏 BV:散线 MEB:总等电位 LEB:局部等电位

重点看那些地方呢？

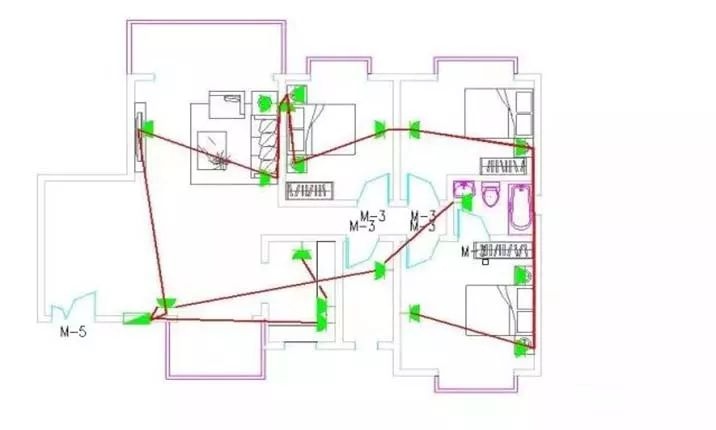

①平面图&系统图:看水安装图纸的时候，一定要将平面图和系统图对着看，这样才知道管道是在什么地方转弯、在什么地方变径、在什么地方分配水点、配水点标高是多少;

②排水&用水设施：在看给水的时候要看看有没有相应的排水措施和用水设施，再考虑给水点和排水措施、用水设施搭配是否合理;

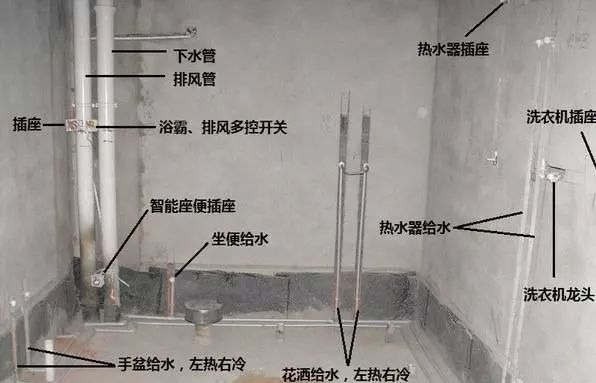

③洗衣机给水点：如有设计有洗衣机给水点，一般情况下给水点标高距完成地面1.1m(具体看设计)，再看有没有洗衣机的排水地漏，是不是专用的洗衣机地漏，有没有存水弯，这些都有了再看有没有洗衣机的电源插座，位置是否合理，插座安全高度、安全措施有没有。

水电安装的几个节点

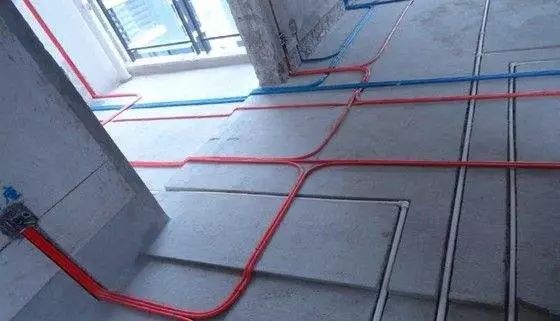

1：不管水管还是线管一定要水平，平行，垂直。对后期安装地板，洁具等可以避免钉子钉到管道。

2：在线管和线路盒之间必须有一个锁。防止后期施工过程中线管和线路盒脱落现象

3：保持强弱电之间的距离。为避免强电对弱电信号的干扰，建议强电和弱电之间距离保持30公分以上

4：线角的角度。为了便于后期的穿线和维护，弯角应该有一个曲率角，同时一条直线上不能使用超过两个角。

5：注意线管中螺纹的数量。现在很多家庭使用4点6管，比如6点管道，一般不超过5个螺纹。

6：厨房和浴室的电线保护。厨房和浴室的天花板应预留连接线，并用软管保护，以免损坏。

7：冷热水管。冷热水管道不能使用相同的沟槽，它们之间的距离是15公分。
