原标题：变压器变压比测验仪的核算及测验的办法

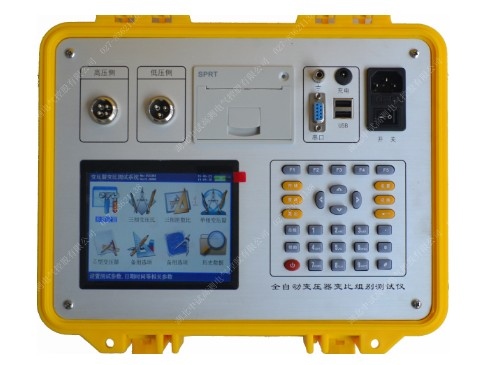

湖北中试高测电气控股有限公司为您回答：变压器变比测验仪主动发生幅值安稳、相位稳定的三相、两相、或单相规范电源，不受变压器内部接线方法的束缚，直接丈量高、低压侧的电压比值及相角差，速度快，一组数据的测验时刻为几秒钟，且能在测验过程中转化分接开关，趁热打铁完结一台变压器的一切分接方位的丈量，19分接方位变压器的测验时刻只需要10分钟的时刻，大大提高工作功率。DCBC-H变压器变比测验仪内部具有过流维护功用，测验成果不受工频电源频率及幅值动摇的影响，特别适用于特种变压器的变等到相位差测验。DCBC-H全主动变比测验仪真实意义上的三相一起丈量，变压器变比测验仪具有RS232接口，便利出产厂家的测验主动化要求，武汉合众电气出产的全主动变压器变比测验仪具有数据存储功用，能够保存2048组测验数据，并能经过RS232接口上传到核算机。

变比界说：变压器变比是变压器变压比的简称。变比指电压比或电流比，是改换电压或电流的设备，一次绕组与二次绕组之间的电压或电流比。在变压器中，一次侧电动势E1与二次侧E2之比称为变压器的变比，用k表明，即k=E1/E2。变压器原绕组和变压器副绕组中的感应电势,与绕组的匝数成正比。变压器绕组自身有电阻压降和漏磁压降, 原绕组输入电压U 疏忽绕组压降, 以为绕组中的电压与电势持平。

变压器变比测验仪变压器U的匝数比,比值K称为变压器变比系数

1、变比是变压器规划时核算差错的一个概念。一般的变比大于3时，差错需小于百分之0.5;变比小于等于3时，差错需小于百分之1。 2、变压器原绕组和变压器副绕组中的感应电势,与绕组的匝数成正比。依据两头功率相同，功率等于电压的平方与电阻的比值，然后得出电压比，即变比。 3、原绕组输入电压与副绕组输出电压之比,等于它们的匝数比,比值K称为变比系数。例：变压器的变比110KV/11KV=10。

依据公式S=根号3*U*I，能够核算I=S/根号3*U，S便是你的变压器容量，U是电压等级，尽管你这儿是10kV的，可是由于100KVA的变压器通常是高供低量，因而U应该挑选低压侧，也便是0.38KV。根号3约等于1.732，因而这儿I=100/1.732*0.38=151.9，应运用150/5的，若要运用200/5的也能够，但或许会使计量有差错。

核算CT的变比的时分，首要应该看是高供高量仍是高供低量，挑选的U参数是不一样的。给你一个简化的公式，高量CT=容量*0.06，低量CT=容量*1.5。 高量CT=容量*0.06, 低量CT=容量*1.5 你这两个公式，是不便是简化核算高压侧和低压侧电流的巨细，选用多大变比的电流互感器，是依据变压器高压侧或许低压侧电流巨细挑选的? 是的，简化后的公式。电流I=容量S/(根号3*U)，由于容量是一个变量，而1/(根号3*U)依据高低压侧的电压不同只要2个取值，所以当高压侧U取值10kV，根号3*10kV=17.32，倒数约等于0.0577;低压侧取值0.38kV，根号3*0.38kV=0.65816，倒数约等于1.519。因而，就得出了我所谓的简化后的公式。 至于选用多大的CT，应该依据你CT所设备的是在高压侧仍是低压侧来判别，由于两头的电流巨细是不一样的，挑选的CT也不一样。

变压器变比测验仪如果是低压侧来挑选便是依照低压侧电流巨细来挑选??那怎么依照用户负荷巨细来挑选CT巨细?比方说，一个70KW的水泵，应挑选多大CT?怎么来核算? 有的人说变压器能承载的电流等于容量乘以1.44(一楼也是这么算出来)，这种算法对不?所谓变压器承载的电流是只的什么?

依据<<电气设备的电丈量外表设备规划规范>>(GBJ63-90)的规则，在额定值的运转条件下，外表的指示在量程的70%~100%处,此刻电流互感器最大变比应为:

N=I1RT /(0.7*5);

I1RT ----变压器一次侧额定电流, A;

N----电流互感器的变比;

也便是一般能够依照实践电流为互感器一次电流的80%来挑选。

电流互感器挑选变比一般应结合实践负荷归纳考虑计量(精度)和维护设备的要求。不能一味地考虑某一方面。
